Центробежные вентиляторы серии R

Центробежный вентилятор ebmpapst R4D450AK0101

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R3G310AL0930

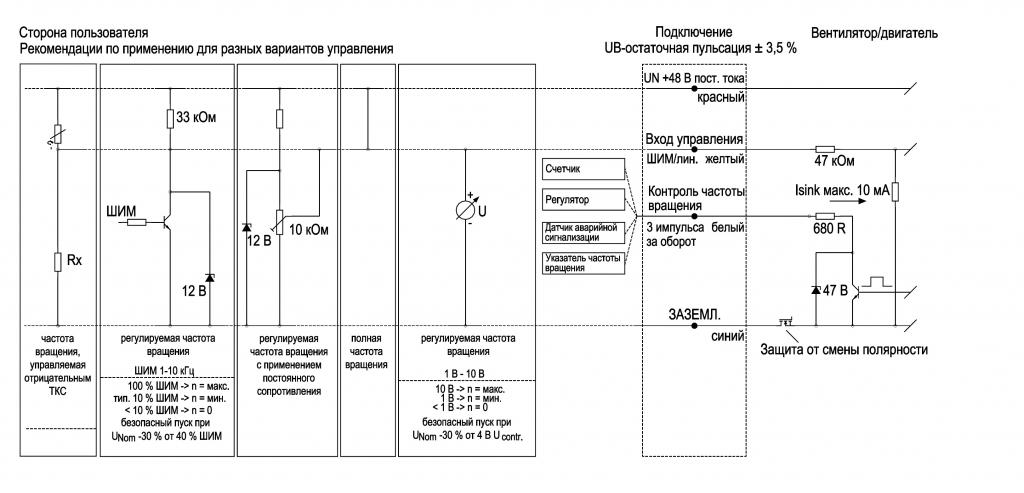

Схема подключения:

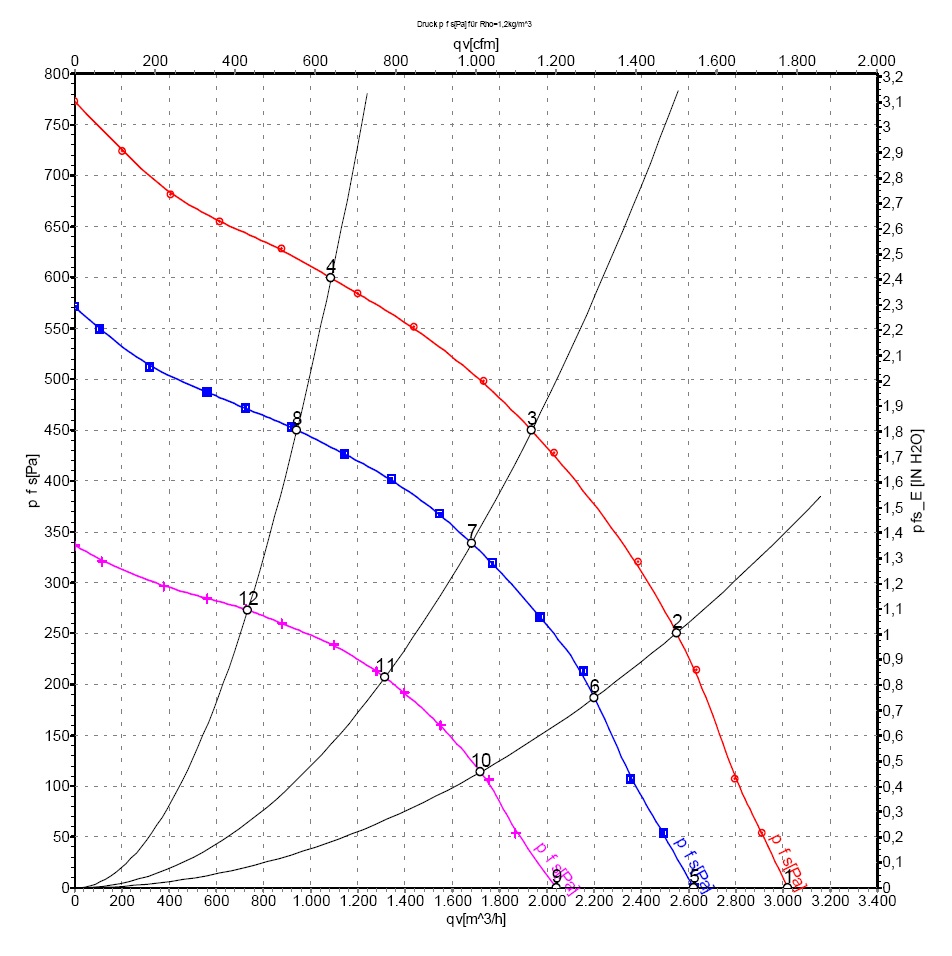

Характеристики: производительность по воздуху

Измерение: LU-55961-1
Измерение: LU-55962-1
Измерение: LU-55960-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	57	2235	317	5,6	3020	0	1780	0
2	57	2180	380	6,72	2550	250	1500	1
3	57	2155	414	7,33	1935	450	1140	1,81
4	57	2190	370	6,54	1085	600	640	2,41
5	48	1930	208	4,35	2620	0	1545	0
6	48	1895	250	5,26	2200	188	1295	0,75
7	48	1870	273	5,74	1680	339	990	1,36
8	48	1900	245	5,14	940	450	555	1,81
9	36	1500	100	2,81	2040	0	1200	0
10	36	1480	121	3,39	1720	115	1010	0,46
11	36	1465	133	3,72	1315	207	775	0,83
12	36	1480	118	3,3	735	273	430	1,1

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AN1311

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL5A	4	A4	Контакт 1 датчика Холла (оранжевый), коллектор открыт, R зависит от UB 4,5-24 В
KL5A	5	A5	Контакт 2 датчика Холла (коричневый), коллектор открыт, R зависит от UB 4,5-24 В
KL5A	6	A6	Контакт 3 датчика Холла (желтый), коллектор открыт, R зависит от UB 4,5-24 В
KL5B	1	A1	+ (красный)
KL5B	2	A2	- (синий)
KL5B	3	A3	PTC (черный)
KL6	7	A7	W (коричневый)
KL6	8	A8	V (синий)
KL6	9	A9	U (черный)
-	10	-	PE (зеленый/желтый) - 2x

Характеристики: производительность по воздуху

Измерение: LU-57969-1
Измерение: LU-57966-1
Измерение: LU-57967-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	143	3135	667	4,66	3500	0	2060	0
2	143	3045	778	5,45	2950	394	1735	1,58
3	143	2995	846	5,93	2215	772	1305	3,1
4	143	3030	798	5,59	1320	1090	775	4,38
5	110	2500	345	3,2	2785	0	1640	0
6	110	2450	402	3,66	2350	250	1385	1
7	110	2415	442	4,03	1780	500	1050	2,01
8	110	2435	418	3,81	1055	700	620	2,81
9	87	2030	191	2,2	2250	0	1325	0
10	87	1995	224	2,58	1915	166	1125	0,67
11	87	1975	246	2,84	1455	333	855	1,34
12	87	1990	232	2,67	860	465	505	1,87

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E225BE4709

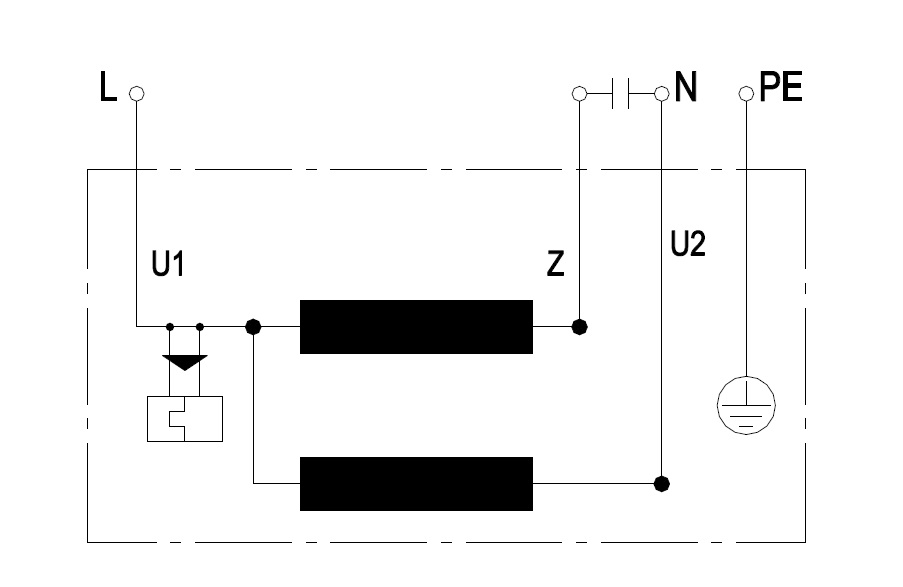

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

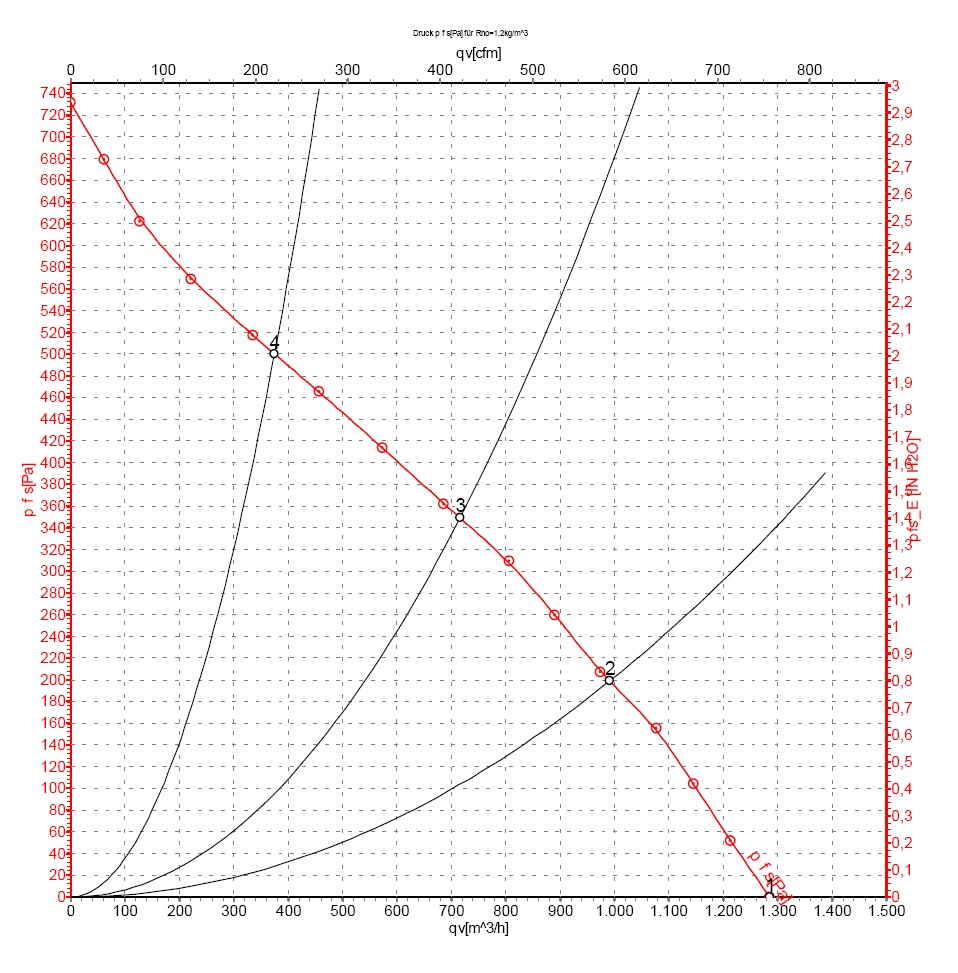

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-52658-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	3000	185	0,81	1285	0	755	0
2	230	2930	195	0,85	990	200	585	0,8
3	230	2845	208	0,9	715	350	420	1,41
4	230	2960	190	0,83	375	500	220	2,01

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E220AA4071

Схема подключения:

1	Схема подключения вентилятора
U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый
2	Схема с микросхемой на эффекте Холла
2.1	Микросхема на эффекте Холла
2.2	красный (+5 В)
2.3	белый (out)
2.4	черный (0 В)

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-106763-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2405	85	0,38	865	0	510	0
2	230	2260	91	0,39	680	90	400	0,36
3	230	2155	94	0,41	460	180	270	0,72
4	230	2245	91	0,4	230	260	135	1,04

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-106764-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2490	84	0,37	895	0	525	0
2	230	2265	90	0,39	715	70	420	0,28
3	230	2020	94	0,41	470	140	275	0,56
4	230	2100	93	0,4	265	220	155	0,88

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E180AS7722

Осуществляем подбор и поставку материалов и оборудования для систем вентиляции и кондиционирования воздуха.

Компания Вентснаб - российский производитель и поставщик оборудования и комплектующих для систем противодымной и общеобменной вентиляции, центрального кондиционирования и отопления. Наш каталог насчитывает более 30 000 товаров иностранных и отечественных производителей. Ассортимент продукции применяется в инженерных системах жилых, коммерческих, складских и производственных объектов.

Отправляем заказы сразу по готовности в любую точку России и страны зарубежья.

Мы всегда поможем приобрести качественную продукцию по доступной цене, ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R1G190AC3752

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1	GND	синий	Общий вывод
1	2	DUE	белый	Выход системы контроля частоты вращения, 2 импульса на оборот, Isink max = 10 мА
1	3	PWM/LIN	желтый	Управляющий вход Re > 100 кОм
1	4	Un +24 VDC	красный	Электропитание 24 VDC, пульсации 3,5 %

Характеристики: производительность по воздуху

Измерение: LU-75809-1
Измерение: LU-75808-1
Измерение: LU-75807-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	28	3630	103	4,14	615	0	360	0
2	28	3540	107	4,3	505	180	295	0,72
3	28	3600	104	4,19	390	354	230	1,42
4	28	3705	100	4,01	220	535	130	2,15
5	24	3250	80	3,7	560	0	330	0
6	24	3230	82	3,82	460	150	270	0,6
7	24	3290	80	3,71	360	300	210	1,2
8	24	3380	76	3,53	200	450	115	1,81
9	16	2515	38	2,72	430	0	250	0
10	16	2470	39	2,8	355	89	210	0,36
11	16	2515	38	2,7	275	174	160	0,7
12	16	2560	36	2,61	150	258	90	1,04

Где: U = Напряжение питания · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AX5421

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
KL1	1	L1	черный	Питающее напряжение, фаза
KL1	2	N	синий	Питающее напряжение, нулевой провод
PE	PE	PE	зеленый/желтый	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	-	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	белый 2	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	белый 1	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	белый	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	коричневый	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	синий	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	желтый	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	красный	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	-	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	-	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	-	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	-	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	-	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	-	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	-	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	-	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	-	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-126020-1
Измерение: LU-131413-1
Измерение: LU-131415-1
Измерение: LU-131416-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2930	946	4,14	4980	0	2930	0
2	230	2895	1147	5,01	4340	425	2555	1,71
3	230	2850	1270	5,6	3410	760	2005	3,05
4	230	2850	1237	5,41	2300	1050	1355	4,22
5	230	2430	529	2,34	4165	0	2455	0
6	230	2430	663	2,91	3585	309	2110	1,24
7	230	2430	743	3,26	2925	556	1720	2,23
8	230	2430	751	3,29	1980	781	1165	3,14
9	230	1955	299	1,36	3345	0	1970	0
10	230	1955	360	1,61	2860	193	1685	0,77
11	230	1955	398	1,77	2335	356	1375	1,43
12	230	1955	400	1,78	1585	499	930	2
13	230	1465	139	0,72	2505	0	1475	0
14	230	1465	159	0,79	2130	106	1255	0,43
15	230	1465	177	0,86	1735	196	1020	0,79
16	230	1465	184	0,89	1185	280	700	1,12

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AZ8801

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL1	1,2,3	L1,L2,L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE	PE	PE	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-158713-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	4100	2232	3,44	6235	0	3670	0
2	400	4100	2887	4,41	4990	1000	2935	4,01
3	400	4100	3240	4,9	3660	1750	2155	7,03
4	400	4100	3087	4,71	2630	2100	1550	8,43
5	400	3600	1462	2,26	5415	0	3190	0
6	400	3600	1909	2,92	4345	766	2560	3,08
7	400	3600	2105	3,21	3190	1331	1880	5,34
8	400	3600	2029	3,1	2285	1590	1345	6,38
9	400	3100	934	1,44	4665	0	2745	0
10	400	3100	1219	1,86	3745	568	2205	2,28
11	400	3100	1344	2,05	2750	987	1620	3,96
12	400	3100	1296	1,98	1970	1179	1160	4,73
13	400	2600	551	0,85	3910	0	2305	0
14	400	2600	719	1,1	3140	399	1850	1,6
15	400	2600	793	1,21	2305	695	1355	2,79
16	400	2600	765	1,17	1650	829	970	3,33

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310RB0103

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
	CON10	L	черный	Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см.заводскую табличку
	CON11	N	синий	Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
	CON12	PE	зеленый/желтый	Подключение заземления
	2	0- 10V PWM	желтый	0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
	4	Tach	белый	Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН
	3	+10 V	красный	Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
	1	GND	синий	Заземление для интерфейса управления, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-137969-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1600	115	0,95	2370	0	1395	0
2	230	1545	137	1,12	1975	110	1165	0,44
3	230	1525	150	1,2	1445	220	850	0,88
4	230	1545	137	1,13	865	300	510	1,2
5	230	1400	77	0,64	2075	0	1220	0
6	230	1400	102	0,84	1790	91	1055	0,37
7	230	1400	118	0,97	1335	188	785	0,75
8	230	1400	102	0,84	785	248	465	1
9	230	1100	37	0,31	1630	0	960	0
10	230	1100	50	0,41	1405	56	830	0,22
11	230	1100	57	0,47	1045	116	615	0,47
12	230	1100	50	0,41	620	153	365	0,61
13	230	800	14	0,12	1185	0	700	0
14	230	800	19	0,16	1025	30	600	0,12
15	230	800	22	0,18	760	61	450	0,24
16	230	800	19	0,16	450	81	265	0,33

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
