Центробежные вентиляторы серии R

Центробежный вентилятор ebmpapst R2E250BE0310

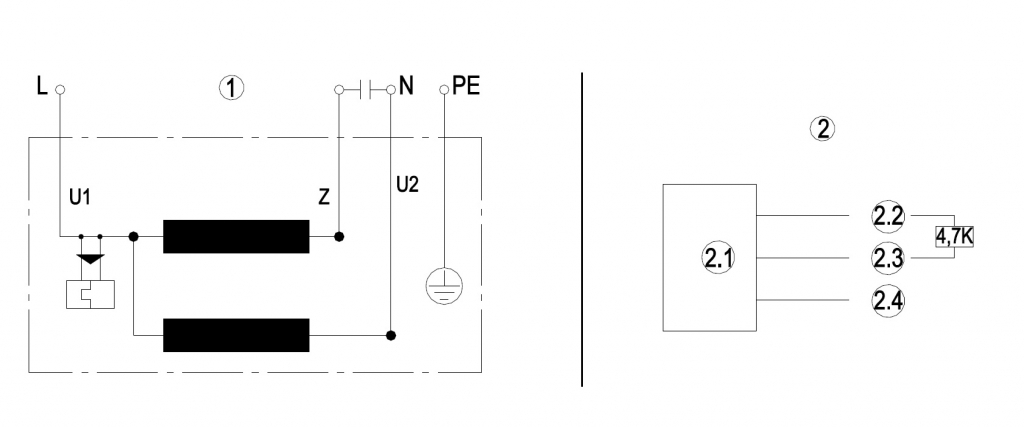

Схема подключения:

1	Схема подключения вентилятора
L	синий
N	черный
PE	зеленый/желтый
2	Датчик Холла IC, схема соед.
2.1	Датчик Холла IC
2.2	красный (+5 В)
2.3	белый (out)
2.4	черный (0 В)

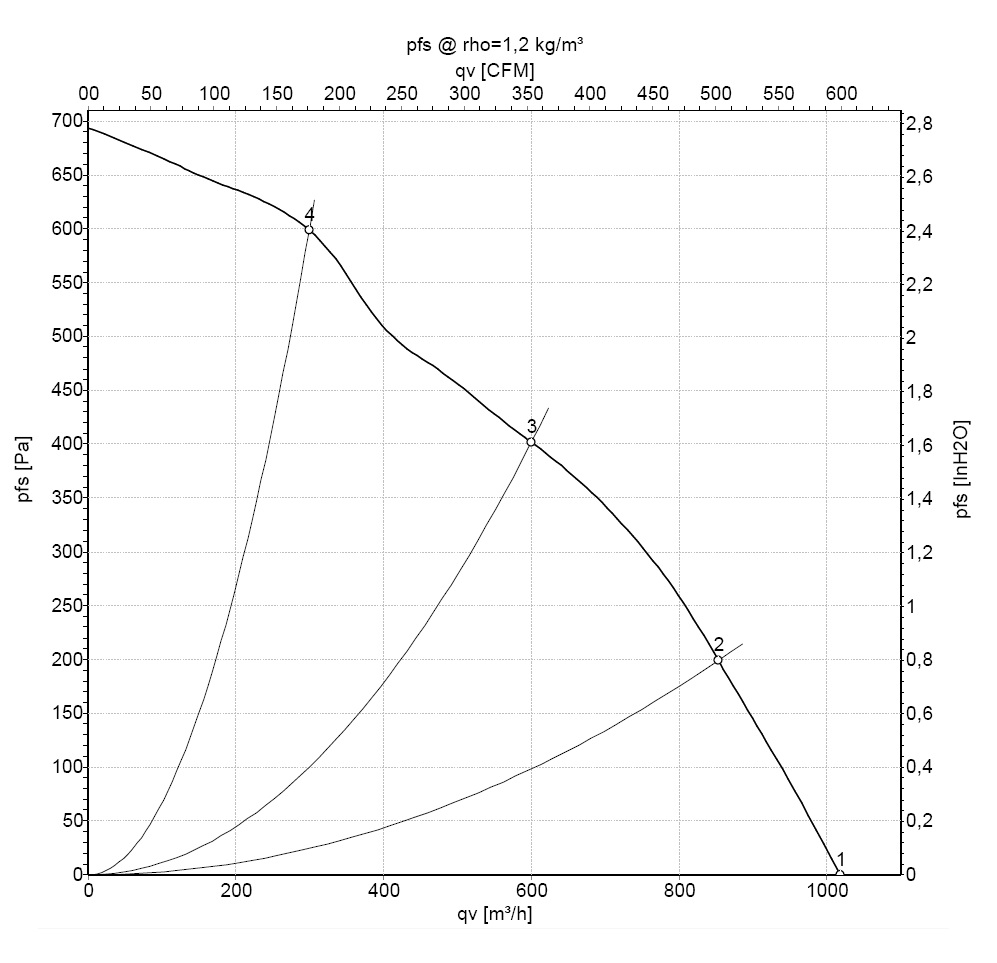

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-161592-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2500	260	1,15	1020	0	600	0
2	230	2540	258	1,13	855	200	505	0,8
3	230	2590	243	1,06	600	400	355	1,61
4	230	2700	204	0,89	300	600	175	2,41

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R4D450AK0101

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E190RA2661

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E140AI2805

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-104964-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2400	160	0,7	500	0	295	0
2	230	2495	143	0,62	445	160	260	0,64
3	230	2595	127	0,55	380	300	225	1,2
4	230	2710	107	0,47	280	400	165	1,61

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-104967-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2350	205	0,9	490	0	290	0
2	230	2660	186	0,82	435	250	255	1
3	230	2930	167	0,75	360	450	210	1,81
4	230	3135	146	0,67	260	525	155	2,11

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AX5421

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
KL1	1	L1	черный	Питающее напряжение, фаза
KL1	2	N	синий	Питающее напряжение, нулевой провод
PE	PE	PE	зеленый/желтый	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	-	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	белый 2	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	белый 1	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	белый	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	коричневый	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	синий	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	желтый	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	красный	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	-	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	-	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	-	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	-	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	-	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	-	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	-	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	-	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	-	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-126020-1
Измерение: LU-131413-1
Измерение: LU-131415-1
Измерение: LU-131416-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2930	946	4,14	4980	0	2930	0
2	230	2895	1147	5,01	4340	425	2555	1,71
3	230	2850	1270	5,6	3410	760	2005	3,05
4	230	2850	1237	5,41	2300	1050	1355	4,22
5	230	2430	529	2,34	4165	0	2455	0
6	230	2430	663	2,91	3585	309	2110	1,24
7	230	2430	743	3,26	2925	556	1720	2,23
8	230	2430	751	3,29	1980	781	1165	3,14
9	230	1955	299	1,36	3345	0	1970	0
10	230	1955	360	1,61	2860	193	1685	0,77
11	230	1955	398	1,77	2335	356	1375	1,43
12	230	1955	400	1,78	1585	499	930	2
13	230	1465	139	0,72	2505	0	1475	0
14	230	1465	159	0,79	2130	106	1255	0,43
15	230	1465	177	0,86	1735	196	1020	0,79
16	230	1465	184	0,89	1185	280	700	1,12

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AZ8801

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL1	1,2,3	L1,L2,L3	Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE	PE	PE	Заземляющая клемма, подключение защитного заземления
KL2	1	NO	Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2	2	COM	Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2	3	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3	1	RSA	Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3	2	RSB	Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3	3	GND	Заземление для интерфейса управления, БСНН
KL3	4	Ain1U	Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3	5	+10 V	Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3	6	Ain1 I	Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3	7	Din1	Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3	8	Din2	Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	9	Din3	Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3	10	GND	Заземление для интерфейса управления, БСНН
KL3	11	Ain2 U	Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3	12	+20 V	Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3	13	Ain2 I	Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3	14	Aout	Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-158713-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	4100	2232	3,44	6235	0	3670	0
2	400	4100	2887	4,41	4990	1000	2935	4,01
3	400	4100	3240	4,9	3660	1750	2155	7,03
4	400	4100	3087	4,71	2630	2100	1550	8,43
5	400	3600	1462	2,26	5415	0	3190	0
6	400	3600	1909	2,92	4345	766	2560	3,08
7	400	3600	2105	3,21	3190	1331	1880	5,34
8	400	3600	2029	3,1	2285	1590	1345	6,38
9	400	3100	934	1,44	4665	0	2745	0
10	400	3100	1219	1,86	3745	568	2205	2,28
11	400	3100	1344	2,05	2750	987	1620	3,96
12	400	3100	1296	1,98	1970	1179	1160	4,73
13	400	2600	551	0,85	3910	0	2305	0
14	400	2600	719	1,1	3140	399	1850	1,6
15	400	2600	793	1,21	2305	695	1355	2,79
16	400	2600	765	1,17	1650	829	970	3,33

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310RB0103

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
	CON10	L	черный	Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см.заводскую табличку
	CON11	N	синий	Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
	CON12	PE	зеленый/желтый	Подключение заземления
	2	0- 10V PWM	желтый	0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
	4	Tach	белый	Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН
	3	+10 V	красный	Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
	1	GND	синий	Заземление для интерфейса управления, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-137969-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1600	115	0,95	2370	0	1395	0
2	230	1545	137	1,12	1975	110	1165	0,44
3	230	1525	150	1,2	1445	220	850	0,88
4	230	1545	137	1,13	865	300	510	1,2
5	230	1400	77	0,64	2075	0	1220	0
6	230	1400	102	0,84	1790	91	1055	0,37
7	230	1400	118	0,97	1335	188	785	0,75
8	230	1400	102	0,84	785	248	465	1
9	230	1100	37	0,31	1630	0	960	0
10	230	1100	50	0,41	1405	56	830	0,22
11	230	1100	57	0,47	1045	116	615	0,47
12	230	1100	50	0,41	620	153	365	0,61
13	230	800	14	0,12	1185	0	700	0
14	230	800	19	0,16	1025	30	600	0,12
15	230	800	22	0,18	760	61	450	0,24
16	230	800	19	0,16	450	81	265	0,33

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310RO38A1

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1	PE	зеленый/желтый	Защитный провод
1	3	N	синий	Питающее напряжение, нулевой провод, 50/60 Гц
1	4	L	черный	Питающее напряжение, фаза, 50/60 Гц
1	5	COM	белый 1	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА)
1	6	NC	белый 2	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
2	8	0 - 10 V	желтый	Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кΩ, БСНН
2	11	10 VDC	красный	Выход по напряжению 10 VDC (+/-3%), макс. 10 мА,питающее напряжение для внешн. устройств (например, потенциометра), БСНН
2	12	GND	синий	Исходные параметры интерфейса системы управления, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-138323-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2180	307	1,36	3250	0	1910	0
2	230	2180	404	1,77	2735	250	1610	1
3	230	2180	450	2	2105	450	1240	1,81
4	230	2180	399	1,75	1225	600	720	2,41
5	230	1800	171	0,76	2675	0	1575	0
6	230	1800	225	0,99	2250	171	1325	0,69
7	230	1800	254	1,11	1735	308	1020	1,24
8	230	1800	222	0,97	1010	407	595	1,63
9	230	1500	99	0,44	2230	0	1310	0
10	230	1500	130	0,57	1875	119	1105	0,48
11	230	1500	147	0,64	1445	214	850	0,86
12	230	1500	128	0,56	840	283	495	1,14
13	230	1200	51	0,23	1780	0	1050	0
14	230	1200	67	0,29	1500	76	885	0,31
15	230	1200	75	0,33	1155	137	680	0,55
16	230	1200	66	0,29	670	181	395	0,73

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E250AW5005

Осуществляем подбор и поставку материалов и оборудования для систем вентиляции и кондиционирования воздуха.

Компания Вентснаб - российский производитель и поставщик оборудования и комплектующих для систем противодымной и общеобменной вентиляции, центрального кондиционирования и отопления. Наш каталог насчитывает более 30 000 товаров иностранных и отечественных производителей. Ассортимент продукции применяется в инженерных системах жилых, коммерческих, складских и производственных объектов.

Отправляем заказы сразу по готовности в любую точку России и страны зарубежья.

Мы всегда поможем приобрести качественную продукцию по доступной цене, ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E225AG0111

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

ρ = 1,186 kg/m³ ± 2 %
Измерение: LU-20206-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2600	200	0,88	1195	0	705	0
2	230	2550	214	0,93	970	140	570	0,56
3	230	2525	220	0,96	740	260	435	1,04
4	230	2620	196	0,85	450	320	265	1,28

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-20207-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2800	285	1,25	1285	0	755	0
2	230	2670	298	1,3	1030	140	605	0,56
3	230	2590	304	1,32	790	260	465	1,04
4	230	2810	279	1,22	495	360	295	1,45

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
