Центробежные вентиляторы серии R

Центробежный вентилятор ebmpapst R2E108AG6305

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-65324-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	1850	30	0,14	160	0	95	0
2	400	2160	27	0,12	130	80	80	0,32
3	400	2400	25	0,11	100	150	60	0,6
4	400	2605	23	0,1	55	190	30	0,76

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-65325-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	1850	35	0,16	160	0	95	0
2	400	2285	33	0,15	130	100	80	0,4
3	400	2720	30	0,13	95	200	55	0,8
4	400	2970	27	0,12	55	250	30	1

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E190RA1227

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-150406-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2490	54	0,14	520	0	305	0
2	400	2455	55	0,14	425	100	250	0,4
3	400	2390	57	0,15	310	180	185	0,72
4	400	2450	54	0,14	200	240	120	0,96

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-150408-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2745	63	0,16	570	0	335	0
2	400	2690	64	0,16	485	100	285	0,4
3	400	2550	68	0,18	335	200	195	0,8
4	400	2690	65	0,16	180	300	105	1,2

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G500RH3221

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R3G560AP2301

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E225AG0111

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

ρ = 1,186 kg/m³ ± 2 %
Измерение: LU-20206-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2600	200	0,88	1195	0	705	0
2	230	2550	214	0,93	970	140	570	0,56
3	230	2525	220	0,96	740	260	435	1,04
4	230	2620	196	0,85	450	320	265	1,28

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-20207-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2800	285	1,25	1285	0	755	0
2	230	2670	298	1,3	1030	140	605	0,56
3	230	2590	304	1,32	790	260	465	1,04
4	230	2810	279	1,22	495	360	295	1,45

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G280AU11C1

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
PE	-	PE	Подключение защитного провода
KL1	1, 2,3	L1, L2, L3	Питающее напряжение: 50/60 Гц
KL2	1	NC	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
KL2	2	COM	Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 мА, AC1)
KL2	3	NO	Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
KL3	1	OUT	Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя: 1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя.
KL3	2, 8	GND	Исходные параметры интерфейса системы управления, БСНН
KL3	3, 7	0-10 V	Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН
KL3	4	+10 V	Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН
KL3	5	+20 V	Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН
KL3	6	4-20 mA	Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
KL3	9, 11	RSB	Интерфейсный разъем RS485 для MODBUS, RSB
KL3	10, 12	RSA	Интерфейсный разъем RS485 для MODBUS, RSA

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-130335-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	3100	645	1,04	3935	0	2315	0
2	400	3100	852	1,35	3375	390	1985	1,57
3	400	3100	1000	1,6	2660	775	1565	3,11
4	400	3100	921	1,46	1705	1030	1005	4,14
5	400	2575	358	0,58	3235	0	1905	0
6	400	2575	482	0,76	2790	269	1640	1,08
7	400	2575	562	0,89	2195	534	1295	2,14
8	400	2575	514	0,82	1405	700	825	2,81
9	400	2045	180	0,29	2570	0	1515	0
10	400	2045	242	0,38	2215	170	1305	0,68
11	400	2045	282	0,45	1745	337	1025	1,35
12	400	2045	257	0,41	1115	442	655	1,77

Где: U = Напряжение питания · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G250RO40A5

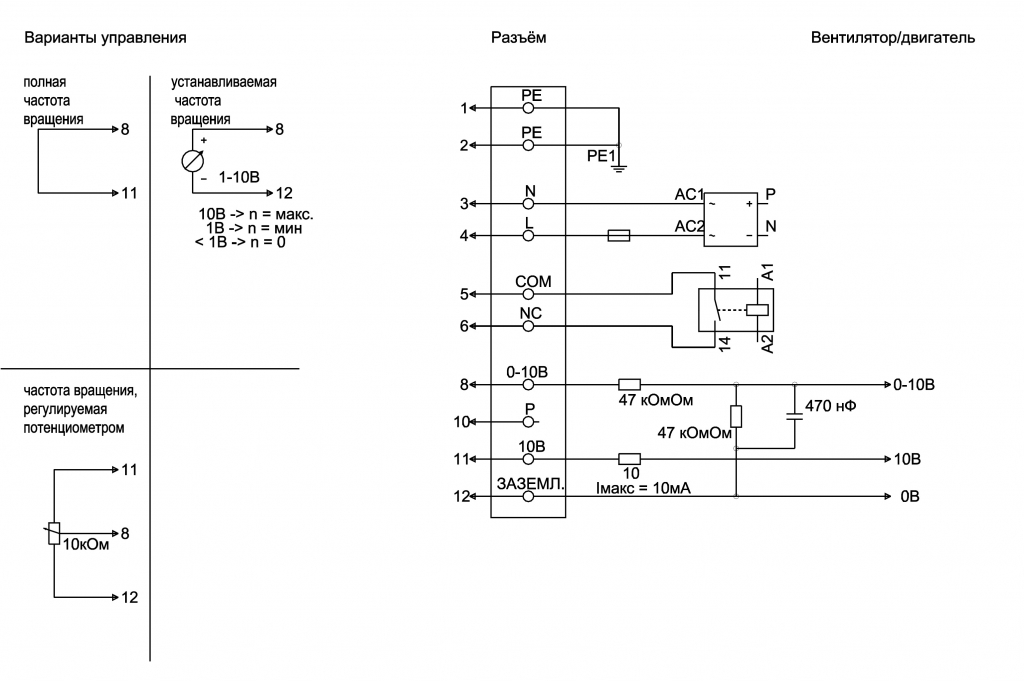

Схема подключения:



№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1, 2	PE	зеленый/желтый	Защитный провод
1	3	N	синий	Питающее напряжение, нулевой провод, диапазон напряжений см. на заводской табличке, 50 / 60 Гц
1	4	L	черный	Питающее напряжение, фаза, диапазон напряжений см. на заводской табличке, 50 /60 Гц
1	5	COM	белый 1	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА)
1	6	NC	белый 2	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
2	8	0 -10 V	желтый	Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кОм,БСНН
2	10	P	оранжевый	не занято
2	11	10 VDC	красный	Выход по напряжению 10 VDC (+/- 3 %), макс. 10 мА, питающее напряжение для внешн. устройств (например, потенциометр), БСНН
2	12	GND	синий	Исходные параметры интерфейса системы управления, БСНН

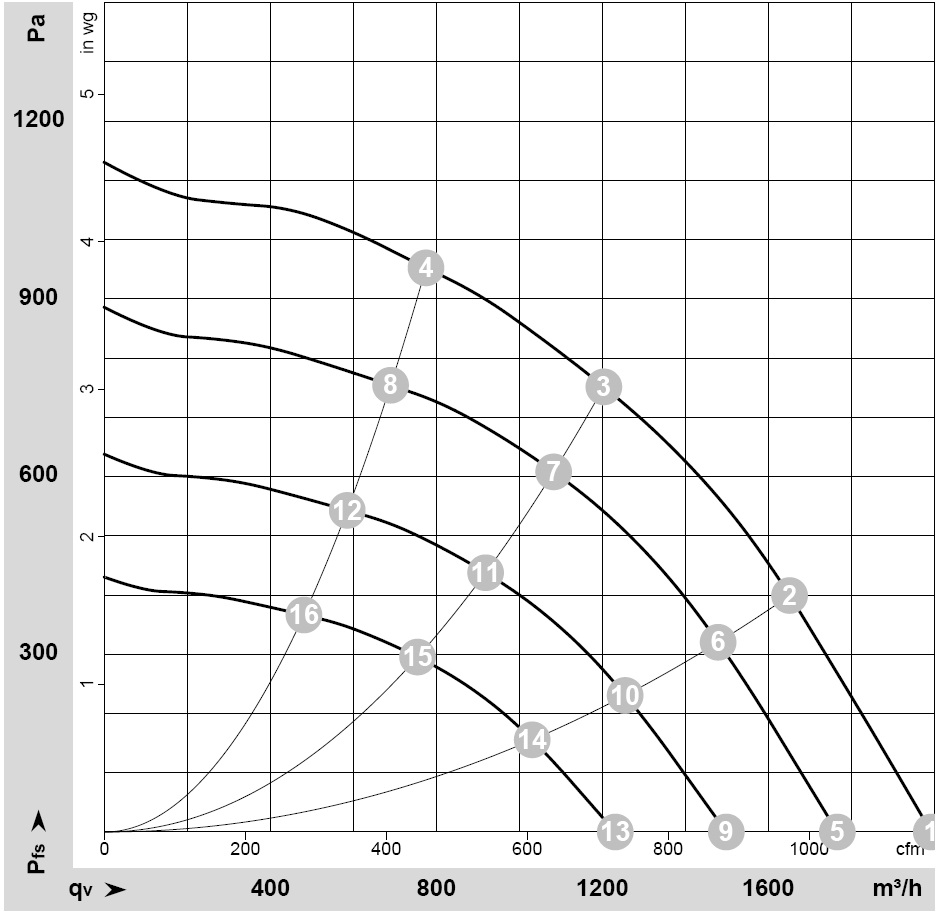

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-140418-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	3700	407	1,79	1995	0	1175	0
2	230	3700	463	2,03	1650	400	970	1,61
3	230	3700	490	2,2	1205	750	710	3,01
4	230	3700	459	2,01	775	950	455	3,81
5	230	3300	283	1,25	1765	0	1040	0
6	230	3300	332	1,46	1480	321	870	1,29
7	230	3300	355	1,56	1085	609	635	2,44
8	230	3300	323	1,42	690	754	405	3,03
9	230	2800	173	0,76	1500	0	880	0
10	230	2800	203	0,89	1255	231	740	0,93
11	230	2800	217	0,95	920	439	540	1,76
12	230	2800	198	0,86	585	543	345	2,18
13	230	2300	96	0,42	1230	0	725	0
14	230	2300	113	0,49	1030	156	605	0,63
15	230	2300	120	0,53	755	296	445	1,19
16	230	2300	109	0,48	480	366	285	1,47

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E140AS3881

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-104991-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1800	105	0,46	390	0	230	0
2	230	2075	91	0,4	320	140	185	0,56
3	230	2350	81	0,36	230	260	135	1,04
4	230	2515	75	0,34	150	300	85	1,2

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-104994-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1850	115	0,51	345	50	200	0,2
2	230	2095	108	0,47	300	160	180	0,64
3	230	2485	101	0,44	230	300	135	1,2
4	230	2870	90	0,39	120	400	70	1,61

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2S133AE1743

Схема подключения:

L	=синий
PE	=зеленый/желтый
N	=коричневый
TOP	=реле контроля

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-61919-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2650	37	0,24	215	0	125	0
2	230	2630	38	0,24	180	40	105	0,16
3	230	2630	37	0,24	135	80	80	0,32
4	230	2655	37	0,24	80	110	50	0,44

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-61921-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2950	36	0,21	240	0	140	0
2	230	2810	38	0,22	190	50	110	0,2
3	230	2835	37	0,21	135	100	80	0,4
4	230	2960	35	0,21	75	140	45	0,56

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E190RA5069
