Центробежные вентиляторы серии R

Центробежный вентилятор ebmpapst R4D400AD2211

Осуществляем подбор и поставку материалов и оборудования для систем вентиляции и кондиционирования воздуха.

Компания Вентснаб - российский производитель и поставщик оборудования и комплектующих для систем противодымной и общеобменной вентиляции, центрального кондиционирования и отопления. Наш каталог насчитывает более 30 000 товаров иностранных и отечественных производителей. Ассортимент продукции применяется в инженерных системах жилых, коммерческих, складских и производственных объектов.

Отправляем заказы сразу по готовности в любую точку России и страны зарубежья.

Мы всегда поможем приобрести качественную продукцию по доступной цене, ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R3G310AX5290

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
PE	-	PE	Подключение защитного провода
KL1	1, 2,3	L1,L2,L3	Питающее напряжение: 50/60 Гц
KL2	1	NC	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
KL2	2	COM	Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 A, макс. 250 В перем.тока, мин. 10 мА, AC1)
KL2	3	NO	Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
KL3	1	OUT	Аналоговый выход, 0-10 В пост.тока, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя: 1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя.
KL3	2, 8	GND	Исходные параметры интерфейса системы управления, БСНН
KL3	3, 7	0-10 V	Управляющий вход/вход по действительному значению 0-10 В пост.тока, полное сопротивление 100 kΩ использовать только в виде альтернативы входу 4-20 мА, БСНН
KL3	4	+10 V	Выход по напряжению 10 В пост.тока (+/- 3 %), макс. 10 мА,Питающее напряжение для внешн. устройств (например, потенциометр), БСНН
KL3	5	+20 V	Выход по напряжению 20 В пост.тока (+25 %/-10 %), макс. 50 мА Питающее напряжение для внешн. устройств (например, датчики), БСНН
KL3	6	4-20 mA	Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
KL3	9, 11	RSB	Интерфейсный разъем RS485 для MODBUS, RSB
KL3	10, 12	RSA	Интерфейсный разъем RS485 для MODBUS, RSA

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-164066-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2580	697	1,29	4925	0	2900	0
2	400	2580	920	1,6	4050	400	2385	1,61
3	400	2580	1000	1,63	3035	700	1785	2,81
4	400	2580	899	1,59	1860	850	1095	3,41
5	400	2490	615	1,17	4710	0	2775	0
6	400	2435	775	1,43	3810	356	2240	1,43
7	400	2405	833	1,51	2820	607	1660	2,44
8	400	2440	748	1,39	1745	750	1025	3,01
9	400	1915	302	0,62	3630	0	2135	0
10	400	1885	374	0,75	2950	213	1735	0,86
11	400	1870	406	0,81	2190	367	1290	1,47
12	400	1885	363	0,73	1345	447	790	1,79
13	400	1270	111	0,28	2390	0	1410	0
14	400	1250	132	0,33	1950	93	1145	0,37
15	400	1245	141	0,34	1450	160	855	0,64
16	400	1250	128	0,31	890	195	525	0,78

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G280RR04I1

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1, 2	PE	зеленый/желтый	Защитный провод
1	3	N	синий	Напряжение питания, нулевой провод, 50/60 Гц
1	5	L	черный	Напряжение питания, фаза, 50/60 Гц
1	6	NC	белый 1	Реле состояния, плавающий контакт состояния с нулевым потенциалом;размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока/2A (AC1)мин.10 мA, базисная изоляция к сети и усиленная изоляция к интерфейсу управления
1	7	COM	белый 2	Реле состояния, плавающий контакт состояния с нулевым потенциалом; общее подключение, нагрузка на контакты 250 В перем. тока/2A (AC1) мин.10 мA, базисная изоляция к сети и усиленная изоляция к интерфейсу управления
2	8	0-10V	желтый	Аналоговый вход (заданное значение); 0-10 В; Ri = 100 kΩ; параметризируемая кривая
2	10	RSB	коричневый	RS485-интерфейс для MODBUS, RSB
2	11	RSA	белый	RS485-интерфейс для MODBUS, RSA
2	12	GND	синий	Опорный потенциал для интерфейса управления, БСНН
2	13	+10V	красный	Выход постоянного напряжения 10 В+10 В +/-3 %; макс. 10 мА; с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например потенциометр)

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-151716-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2900	487	2,18	3450	0	2030	0
2	230	2900	604	2,67	2880	350	1695	1,41
3	230	2900	660	2,9	2035	700	1195	2,81
4	230	2900	571	2,53	1200	850	705	3,41
5	230	2500	305	1,37	2950	0	1735	0
6	230	2500	381	1,69	2470	259	1455	1,04
7	230	2500	417	1,84	1745	517	1030	2,08
8	230	2500	357	1,58	1025	619	605	2,49
9	230	2100	181	0,81	2480	0	1460	0
10	230	2100	226	1	2075	183	1220	0,73
11	230	2100	247	1,09	1470	365	865	1,47
12	230	2100	212	0,94	865	437	510	1,75
13	230	1700	96	0,43	2005	0	1180	0
14	230	1700	120	0,53	1680	120	990	0,48
15	230	1700	131	0,58	1190	239	700	0,96
16	230	1700	112	0,5	700	286	410	1,15

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G280RR10P1

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
1	1, 2	PE	зеленый/желтый	Защитный провод
1	3	-	черный	Напряжение питания, заземл., диапазон напряжений — см. заводскую табличку
1	5	+	коричневый	Напряжение питания, диапазон напряжений — см. заводскую табличку
2	6	COM	серый	Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкается при ошибке,нагрузка на контакты 250 В перем.тока/макс. 2 A (AC1)/мин. 1 мА/5 В, базисная изоляция относительно сети и интерфейса управления
2	7	NC	оранжевый	Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение,нагрузка на контакты 250 В перем. тока/макс. 2 A (AC1)/мин. 1 мА/5 В, базисная изоляция относительно сети и интерфейса управления
2	8	0-10 V	желтый	Аналоговый вход 1, заданное значение: 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН
2	10	RSB	коричневый	Сопряжение RS485 для MODBUS, RSB; БСНН
2	11	RSA	белый	Сопряжение RS485 для MODBUS, RSA; БСНН
2	12	GND	синий	Базовые размеры для интерфейса управления; БСНН
2	13	+10 V	красный	Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-177987-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	110	2810	436	3,96	3315	0	1950	0
2	110	2715	496	4,5	2550	350	1500	1,41
3	110	2635	495	4,5	1800	586	1060	2,35
4	110	2760	491	4,46	1190	751	700	3,01

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G280RU2681

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
	1	+	черный	Напряжение питания, диапазон напряжений — см. заводскую табличку
	2	-	коричневый	Напряжение питания, диапазон напряжений — см. заводскую табличку
	3	AUXIN	синий	Цифровой вход: если активен (> 4 В), значение сигнала ШИМ делится пополам
	4	0-10 V / PWM	желтый	Вход управления: Ri > 47 кОм 0–10 В (тип. < 1 V -> n = 0; 1,5 В -> n = мин; > 10 В -> n = макс) ШИМ (амплитуда 10 В; 1–50 кГц; тип. < 5 % -> n = 0; 15 % -> n = мин; > 100 % -> n = макс)
	5	DIAG	белый	Выход диагностики: Открытый коллектор, Isink макс. = 10 мА, Ri > 50 Ом вентилятор в порядке -> low, ошибка вентилятора -> high
	6	INVLIN	оранжевый	Вход управления, реверсивный линейный

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-160664-1
Измерение: LU-160865-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	24-32	2350	252	10,50*	2740	0	1610	0
2	24-32	2280	298	12,40*	2130	250	1255	1
3	24-32	2265	304	12,60*	1430	450	840	1,81
4	24-32	2305	280	11,70*	920	520	540	2,09
5	16	1745	107	6,7	2040	0	1200	0
6	16	1715	124	7,77	1590	139	935	0,56
7	16	1700	133	8,33	1070	251	630	1,01
8	16	1730	119	7,48	690	293	405	1,18

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AJ3111

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
KL4		+15V	красный
KL4		H1	оранжевый
KL4		H2	коричневый
KL4		H3	желтый
KL4		GND	синий
KL3		U	черный
KL3		V	синий
KL3		W	коричневый
PE		PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-72210-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	48	2400	310	6,4	2810	0	1655	0
2	48	2325	363	7,58	2300	250	1355	1
3	48	2285	395	8,25	1615	500	950	2,01
4	48	2320	368	7,67	975	650	575	2,61

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AJ3861

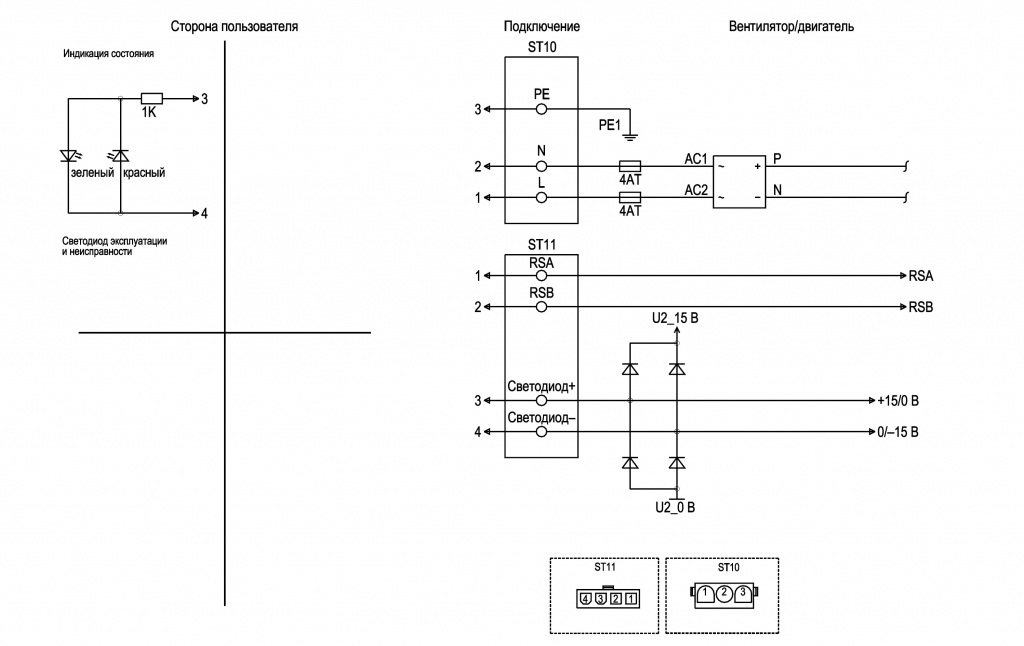

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
10	1	L		Напряжение питания, фаза, 50/60 Гц
10	2	N		Напряжение питания, нулевой провод, 50/60 Гц
10	3	PE		Защитный провод
11	1	RSA		Интерфейс RS485 для ebmBUS, RSA, БСНН
11	2	RSB		Интерфейс RS485 для ebmBUS, RSB, БСНН
11	3	LED +		Выход напряжения 15 В (+15/–10 %), макс. 30 мА,напряжение питания для внешних устройств (например, индикаторов состояния светодиода), БСНН
11	4	LED -		Заземление для интерфейса управления, БСНН

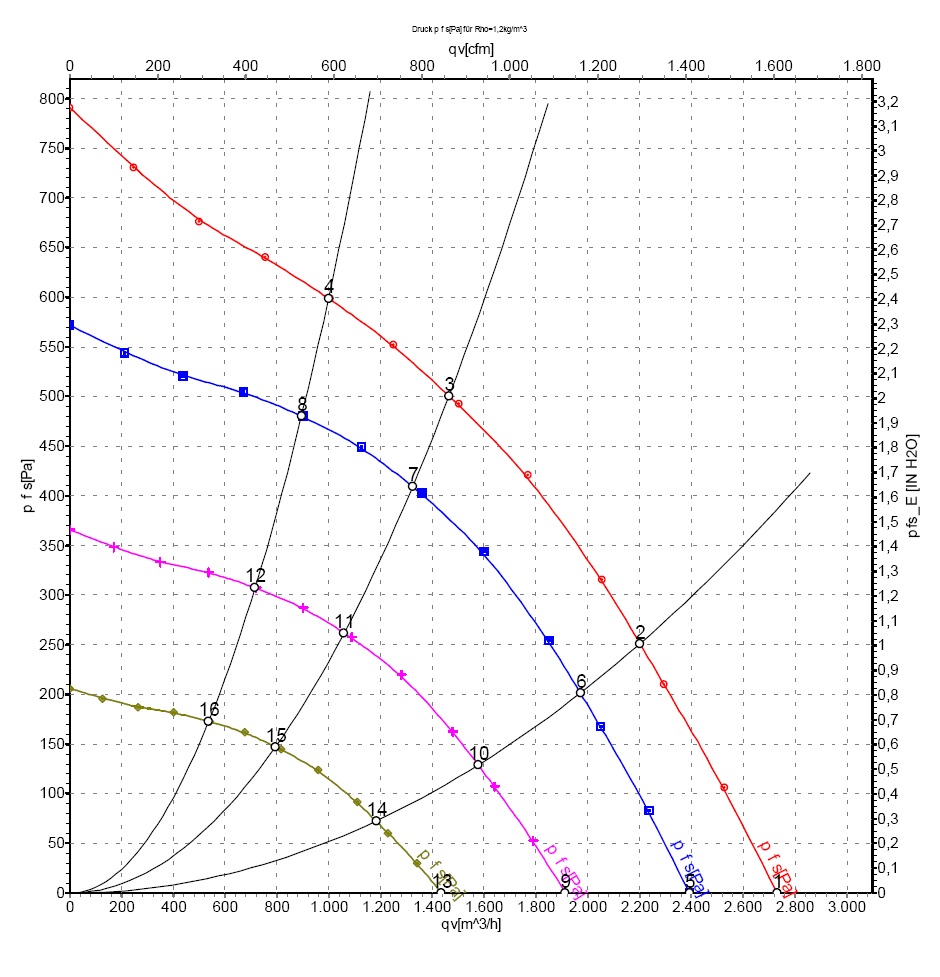

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-64612-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2300	275	1,2	2730	0	1605	0
2	230	2235	338	1,5	2200	250	1295	1
3	230	2200	365	1,6	1465	500	860	2,01
4	230	2230	342	1,52	1000	600	590	2,41
5	230	2000	185	0,83	2390	0	1410	0
6	230	2000	243	1,08	1970	201	1160	0,81
7	230	2000	269	1,19	1325	410	780	1,65
8	230	2000	246	1,09	895	481	525	1,93
9	230	1600	95	0,42	1915	0	1125	0
10	230	1600	124	0,55	1575	129	930	0,52
11	230	1600	138	0,61	1060	262	625	1,05
12	230	1600	126	0,56	715	308	420	1,24
13	230	1200	40	0,18	1435	0	845	0
14	230	1200	52	0,23	1185	72	695	0,29
15	230	1200	58	0,26	795	148	465	0,59
16	230	1200	53	0,24	535	173	315	0,69

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G310AL0930

Схема подключения:

Характеристики: производительность по воздуху

Измерение: LU-55961-1
Измерение: LU-55962-1
Измерение: LU-55960-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	57	2235	317	5,6	3020	0	1780	0
2	57	2180	380	6,72	2550	250	1500	1
3	57	2155	414	7,33	1935	450	1140	1,81
4	57	2190	370	6,54	1085	600	640	2,41
5	48	1930	208	4,35	2620	0	1545	0
6	48	1895	250	5,26	2200	188	1295	0,75
7	48	1870	273	5,74	1680	339	990	1,36
8	48	1900	245	5,14	940	450	555	1,81
9	36	1500	100	2,81	2040	0	1200	0
10	36	1480	121	3,39	1720	115	1010	0,46
11	36	1465	133	3,72	1315	207	775	0,83
12	36	1480	118	3,3	735	273	430	1,1

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R4D400AD2206

Осуществляем подбор и поставку материалов и оборудования для систем вентиляции и кондиционирования воздуха.

Компания Вентснаб - российский производитель и поставщик оборудования и комплектующих для систем противодымной и общеобменной вентиляции, центрального кондиционирования и отопления. Наш каталог насчитывает более 30 000 товаров иностранных и отечественных производителей. Ассортимент продукции применяется в инженерных системах жилых, коммерческих, складских и производственных объектов.

Отправляем заказы сразу по готовности в любую точку России и страны зарубежья.

Мы всегда поможем приобрести качественную продукцию по доступной цене, ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R3G310AO5201

Схема подключения:

№	Подкл.	Маркирование	Цвет	Функция / назначение
	4	L	черный	Электропитание 230 VAC, 50-60 Гц, диапазон напряжений см. на заводской табличке
	3	N	синий	Нулевой провод
	1	PE	зеленый/желтый	Защитный провод
	8	0-10 V PWM	желтый	Управляющий вход 0-10 В или ШИМ, с гальванической развязкой
	9	Tach	белый	Выход по частоте вращения: Open Collector, 1 импульс на оборот, с гальванической развязкой
	11	10V / max 1.1 mA	красный	Выход по напряжению 10 В/макс. 1,1 мА, с гальванической развязкой.
	12	GND	синий	Подключение на массу интерфейса системы управления

Характеристики: производительность по воздуху 50 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-69203-1
Измерение: LU-67778-1
Измерение: LU-67779-1
Измерение: LU-67780-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1925	150	1,1	2245	0	1320	0
2	230	1810	174	1,29	1830	140	1075	0,56
3	230	1705	173	1,28	1240	260	730	1,04
4	230	1805	173	1,27	655	380	385	1,53
5	230	1670	100	0,75	1995	0	1175	0
6	230	1610	131	0,96	1645	114	970	0,46
7	230	1585	139	1	1165	228	685	0,92
8	230	1615	133	0,98	595	312	350	1,25
9	230	1395	60	0,47	1655	0	975	0
10	230	1350	78	0,59	1380	80	815	0,32
11	230	1340	85	0,64	980	162	580	0,65
12	230	1355	81	0,6	500	220	295	0,88
13	230	1025	28	0,23	1210	0	715	0
14	230	1005	36	0,28	1015	43	600	0,17
15	230	990	40	0,31	725	89	425	0,36
16	230	1005	37	0,29	370	120	215	0,48

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
