Центробежные вентиляторы серии R

Центробежный вентилятор ebmpapst R2E140AI2805

AC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание

Схема подключения:





U1 синий
Z коричневый
U2 черный
PE зеленый/желтый



Характеристики: производительность по воздуху 50 Гц



Измерение: LU-104964-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 2400 160 0,7 500 0 295 0
2 230 2495 143 0,62 445 160 260 0,64
3 230 2595 127 0,55 380 300 225 1,2
4 230 2710 107 0,47 280 400 165 1,61

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц



Измерение: LU-104967-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 2350 205 0,9 490 0 290 0
2 230 2660 186 0,82 435 250 255 1
3 230 2930 167 0,75 360 450 210 1,81
4 230 3135 146 0,67 260 525 155 2,11

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R1G190AC3752

EC центробежный вентилятор - в перёд загнутые лопатки, одностороннее всасывание

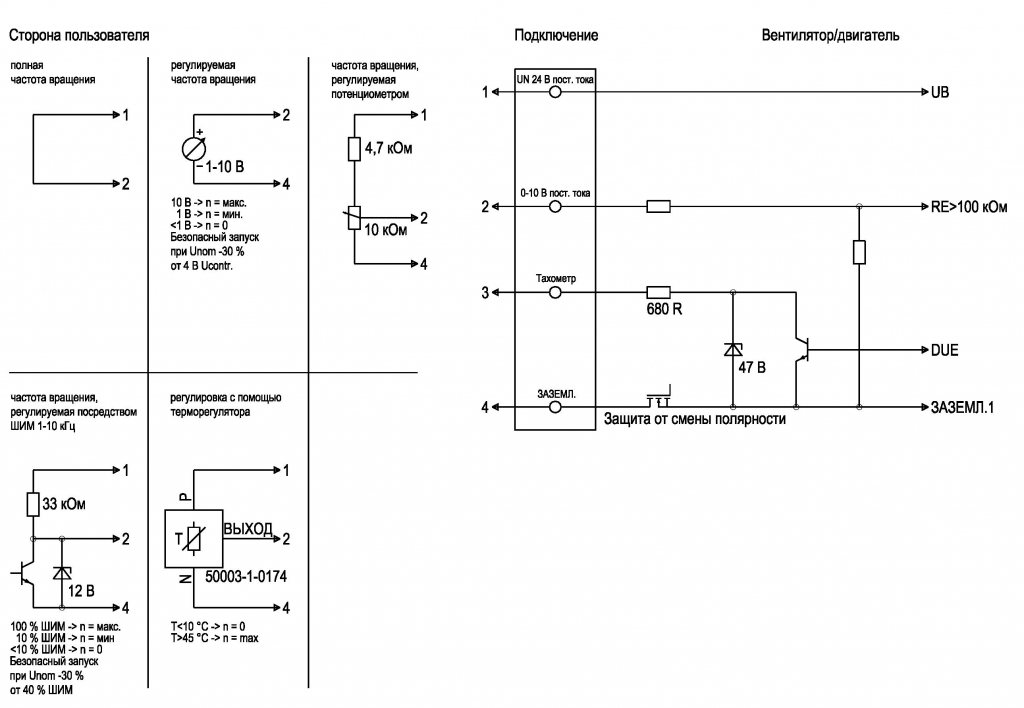

Схема подключения:


№  Подкл.  Маркирование  Цвет  Функция / назначение
1 1 GND  синий  Общий вывод
1 2 DUE белый  Выход системы контроля частоты вращения, 2 импульса на оборот, Isink max = 10 мА
1 3 PWM/LIN желтый  Управляющий вход Re > 100 кОм
1 4    Un +24 VDC
 красный  Электропитание 24 VDC, пульсации 3,5 %

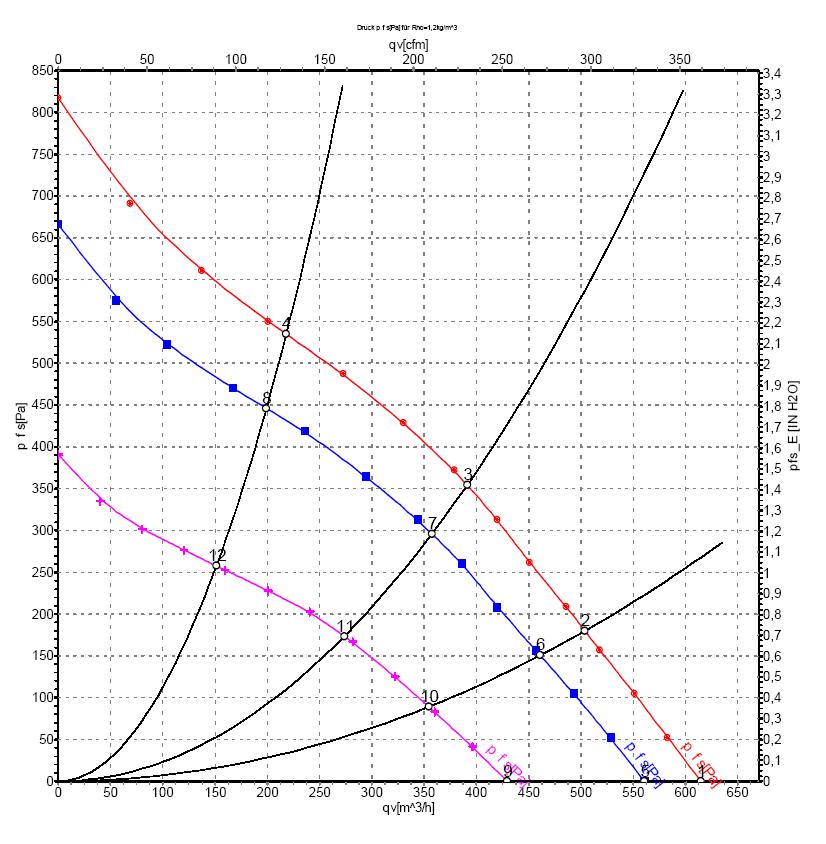

Характеристики: производительность по воздуху



Измерение: LU-75809-1
Измерение: LU-75808-1
Измерение: LU-75807-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 28 3630 103 4,14 615 0 360 0
2 28 3540 107 4,3 505 180 295 0,72
3 28 3600 104 4,19 390 354 230 1,42
4 28 3705 100 4,01 220 535 130 2,15
5 24 3250 80 3,7 560 0 330 0
6 24 3230 82 3,82 460 150 270 0,6
7 24 3290 80 3,71 360 300 210 1,2
8 24 3380 76 3,53 200 450 115 1,81
9 16 2515 38 2,72 430 0 250 0
10 16 2470 39 2,8 355 89 210 0,36
11 16 2515 38 2,7 275 174 160 0,7
12 16 2560 36 2,61 150 258 90 1,04

Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R2E190AO8422

AC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание

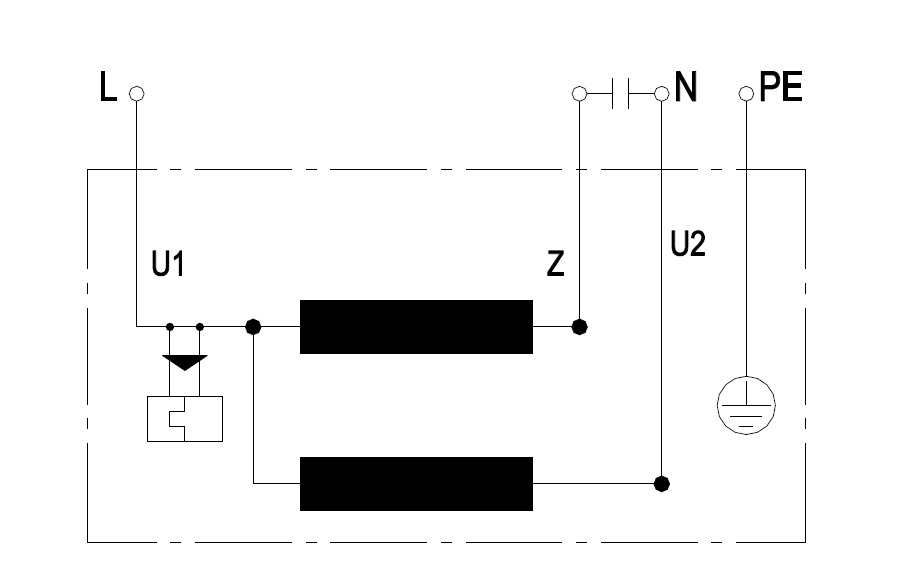

Схема подключения:





U1 синий
Z коричневый
U2 черный
PE зеленый/желтый



Характеристики: производительность по воздуху 50 Гц



Измерение: LU-50915-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 400 2500 52 0,14 565 0 335 0
2 400 2415 55 0,14 455 80 270 0,32
3 400 2340 57 0,15 310 160 185 0,64
4 400 2420 54 0,14 185 220 110 0,88

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

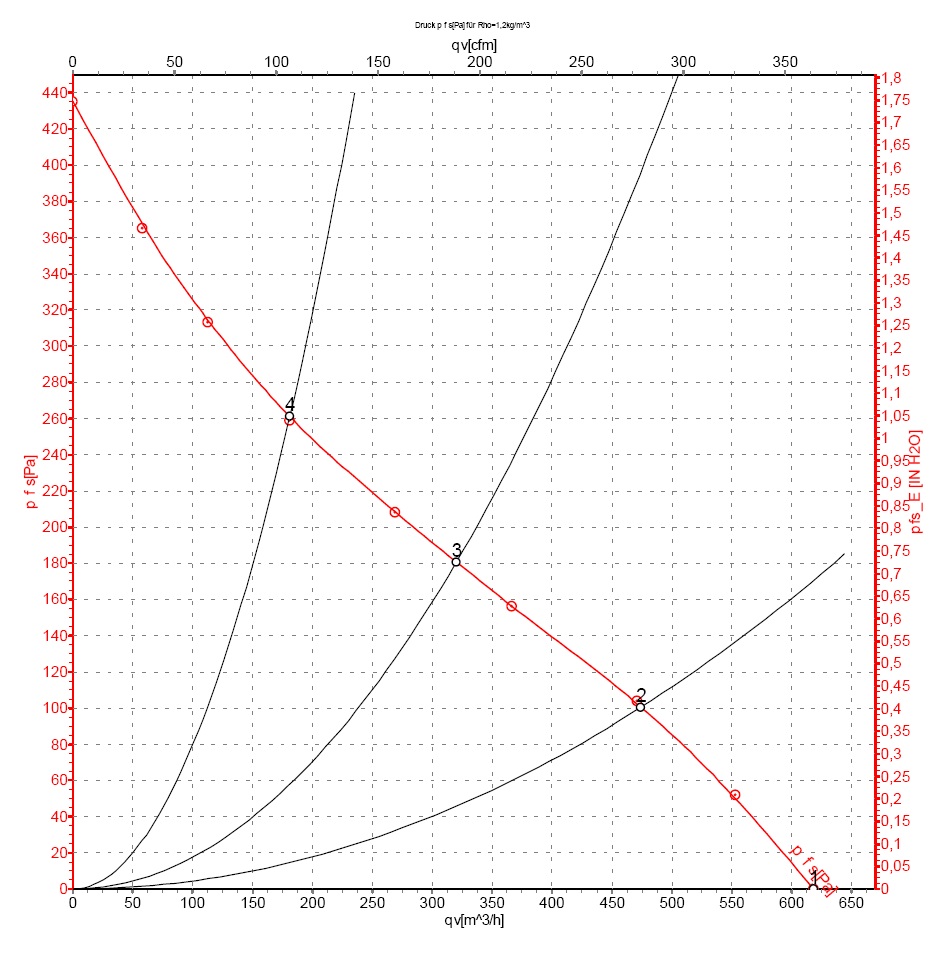

Характеристики: производительность по воздуху 60 Гц



Измерение: LU-50916-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 400 2750 62 0,16 620 0 365 0
2 400 2595 66 0,16 475 100 280 0,4
3 400 2475 69 0,17 320 180 190 0,72
4 400 2600 65 0,16 180 260 105 1,04

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R2E190RA1227

AC центробежный вентилятор - RadiCal назад загнутые лопатки

Схема подключения:





U1 синий
Z коричневый
U2 черный
PE зеленый/желтый



Характеристики: производительность по воздуху 50 Гц



Измерение: LU-150406-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 400 2490 54 0,14 520 0 305 0
2 400 2455 55 0,14 425 100 250 0,4
3 400 2390 57 0,15 310 180 185 0,72
4 400 2450 54 0,14 200 240 120 0,96

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц



Измерение: LU-150408-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 400 2745 63 0,16 570 0 335 0
2 400 2690 64 0,16 485 100 285 0,4
3 400 2550 68 0,18 335 200 195 0,8
4 400 2690 65 0,16 180 300 105 1,2

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R3G210AA7301

EC цирк. вентилятор для гор. воздуха

Схема подключения:





№  Подкл.  Маркирование  Цвет  Функция / назначение
  4 L  черный Электропитание 230 В~, 50-60 Гц, диапазон напряжений см. на заводской табличке
  3 N  синий  Нулевой провод
  1 PE  зеленый/желтый  Защитный провод
  8 0-10 VPWM  желтый  Управляющий вход 0-10 В или ШИМ, с гальванической развязкой
  9 Tach  белый  Выход по частоте вращения: Open Collector, 1 импульс на оборот, гальв. изолировано, Isink макс. = 10 мА
  11 10V красный  Макс. 1,1 мА, выход по напряжению 10 В/1,1 мА, с гальванической развязкой
  12 GND  синий  Подключение на массу интерфейса системы управления



Характеристики: производительность по воздуху 50 Гц



ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-166312-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 3050 176 1,4 620 0 365 0
2 230 3105 176 1,4 490 260 290 1,04
3 230 3220 164 1,33 385 460 225 1,85
4 230 3280 145 1,19 270 520 160 2,09
5 230 2900 152 1,21 590 0 345 0
6 230 2900 143 1,15 455 228 270 0,92
7 230 2900 120 0,97 345 374 205 1,5
8 230 2900 100 0,82 240 408 140 1,64
9 230 2400 86 0,69 485 0 285 0
10 230 2400 81 0,65 380 156 220 0,63
11 230 2400 68 0,55 285 256 170 1,03
12 230 2400 57 0,47 200 280 115 1,12
13 230 1900 43 0,34 385 0 225 0
14 230 1900 40 0,32 300 98 175 0,39
15 230 1900 34 0,27 225 160 135 0,64
16 230 1900 28 0,23 160 175 95 0,7

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R3G310RO38A1

EC центробежный вентилятор - RadiCal назад загнутые лопатки

Схема подключения:





№  Подкл.  Маркирование  Цвет  Функция / назначение
1 1 PE  зеленый/желтый  Защитный провод
1 3 N  синий  Питающее напряжение, нулевой провод, 50/60 Гц
1 4 L  черный  Питающее напряжение, фаза, 50/60 Гц
1 5 COM  белый 1  Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки (2 A, макс. 250 VAC, мин. 10 мА)
1 6 NC  белый 2  Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
2 8 0 - 10 V  желтый  Управляющий вход, заданное значение 0-10 VDC, полное сопротивление 100 кΩ, БСНН
2 11 10 VDC  красный  Выход по напряжению 10 VDC (+/-3%), макс. 10 мА,питающее напряжение для внешн. устройств (например, потенциометра), БСНН
2 12 GND  синий  Исходные параметры интерфейса системы управления, БСНН



Характеристики: производительность по воздуху 50 Гц




Измерение: LU-138323-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 2180 307 1,36 3250 0 1910 0
2 230 2180 404 1,77 2735 250 1610 1
3 230 2180 450 2 2105 450 1240 1,81
4 230 2180 399 1,75 1225 600 720 2,41
5 230 1800 171 0,76 2675 0 1575 0
6 230 1800 225 0,99 2250 171 1325 0,69
7 230 1800 254 1,11 1735 308 1020 1,24
8 230 1800 222 0,97 1010 407 595 1,63
9 230 1500 99 0,44 2230 0 1310 0
10 230 1500 130 0,57 1875 119 1105 0,48
11 230 1500 147 0,64 1445 214 850 0,86
12 230 1500 128 0,56 840 283 495 1,14
13 230 1200 51 0,23 1780 0 1050 0
14 230 1200 67 0,29 1500 76 885 0,31
15 230 1200 75 0,33 1155 137 680 0,55
16 230 1200 66 0,29 670 181 395 0,73

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R3G310RB0103

EC центробежный вентилятор - RadiCal назад загнутые лопатки, одностороннее всасывание

Схема подключения:





№  Подкл.  Маркирование  Цвет  Функция / назначение
  CON10  L  черный  Сетевое подключение, напряжение питания, фаза, диапазон напряжений — см.заводскую табличку
  CON11  N  синий  Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
  CON12  PE  зеленый/желтый  Подключение заземления
  2 0- 10V PWM желтый  0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН
  4 Tach  белый  Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот, Isink макс. = 10 мА, БСНН
  3 +10 V  красный  Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств (например, потенциометра), БСНН
  1 GND  синий  Заземление для интерфейса управления, БСНН



Характеристики: производительность по воздуху 50 Гц




Измерение: LU-137969-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 1600 115 0,95 2370 0 1395 0
2 230 1545 137 1,12 1975 110 1165 0,44
3 230 1525 150 1,2 1445 220 850 0,88
4 230 1545 137 1,13 865 300 510 1,2
5 230 1400 77 0,64 2075 0 1220 0
6 230 1400 102 0,84 1790 91 1055 0,37
7 230 1400 118 0,97 1335 188 785 0,75
8 230 1400 102 0,84 785 248 465 1
9 230 1100 37 0,31 1630 0 960 0
10 230 1100 50 0,41 1405 56 830 0,22
11 230 1100 57 0,47 1045 116 615 0,47
12 230 1100 50 0,41 620 153 365 0,61
13 230 800 14 0,12 1185 0 700 0
14 230 800 19 0,16 1025 30 600 0,12
15 230 800 22 0,18 760 61 450 0,24
16 230 800 19 0,16 450 81 265 0,33

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R3G310AZ8801

EC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание

Схема подключения:





№  Подкл.  Маркирование  Функция / назначение
KL1  1,2,3 L1,L2,L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц
PE  PE  PE  Заземляющая клемма, подключение защитного заземления
KL2  1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке
KL2  2 COM  Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА
KL2  3 NC  Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке
KL3  1 RSA  Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН
KL3  2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
KL3  3 GND  Заземление для интерфейса управления, БСНН
KL3  4 Ain1U  Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
KL3  5 +10 V  Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
KL3  6 Ain1 I  Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
KL3  7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН
KL3  8 Din2  Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3  9 Din3  Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
KL3  10 GND  Заземление для интерфейса управления, БСНН
KL3  11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
KL3  12 +20 V  Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения
KL3  13 Ain2 I  Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
KL3 14 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН



Характеристики: производительность по воздуху 50 Гц




ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-158713-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 400 4100 2232 3,44 6235 0 3670 0
2 400 4100 2887 4,41 4990 1000 2935 4,01
3 400 4100 3240 4,9 3660 1750 2155 7,03
4 400 4100 3087 4,71 2630 2100 1550 8,43
5 400 3600 1462 2,26 5415 0 3190 0
6 400 3600 1909 2,92 4345 766 2560 3,08
7 400 3600 2105 3,21 3190 1331 1880 5,34
8 400 3600 2029 3,1 2285 1590 1345 6,38
9 400 3100 934 1,44 4665 0 2745 0
10 400 3100 1219 1,86 3745 568 2205 2,28
11 400 3100 1344 2,05 2750 987 1620 3,96
12 400 3100 1296 1,98 1970 1179 1160 4,73
13 400 2600 551 0,85 3910 0 2305 0
14 400 2600 719 1,1 3140 399 1850 1,6
15 400 2600 793 1,21 2305 695 1355 2,79
16 400 2600 765 1,17 1650 829 970 3,33

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R2E140AS3881

AC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание

Схема подключения:





U1 синий
Z коричневый
U2 черный
PE зеленый/желтый



Характеристики: производительность по воздуху 50 Гц



Измерение: LU-104991-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 1800 105 0,46 390 0 230 0
2 230 2075 91 0,4 320 140 185 0,56
3 230 2350 81 0,36 230 260 135 1,04
4 230 2515 75 0,34 150 300 85 1,2

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц



Измерение: LU-104994-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 1850 115 0,51 345 50 200 0,2
2 230 2095 108 0,47 300 160 180 0,64
3 230 2485 101 0,44 230 300 135 1,2
4 230 2870 90 0,39 120 400 70 1,61

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб

Центробежный вентилятор ebmpapst R2E220AA40B8

AC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание

Схема подключения:





U1 синий
Z коричневый
U2 черный
PE зеленый/желтый

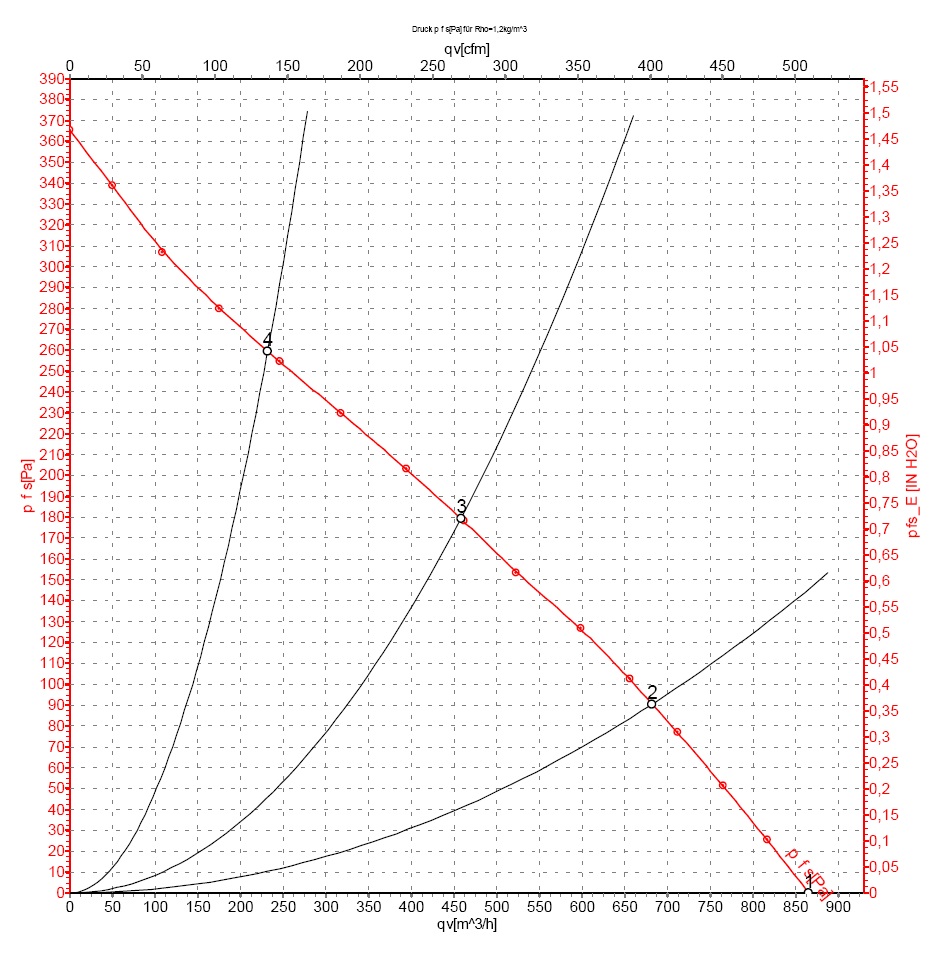

Характеристики: производительность по воздуху 50 Гц



Измерение: LU-106763-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 2405 85 0,38 865 0 510 0
2 230 2260 91 0,39 680 90 400 0,36
3 230 2155 94 0,41 460 180 270 0,72
4 230 2245 91 0,4 230 260 135 1,04

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

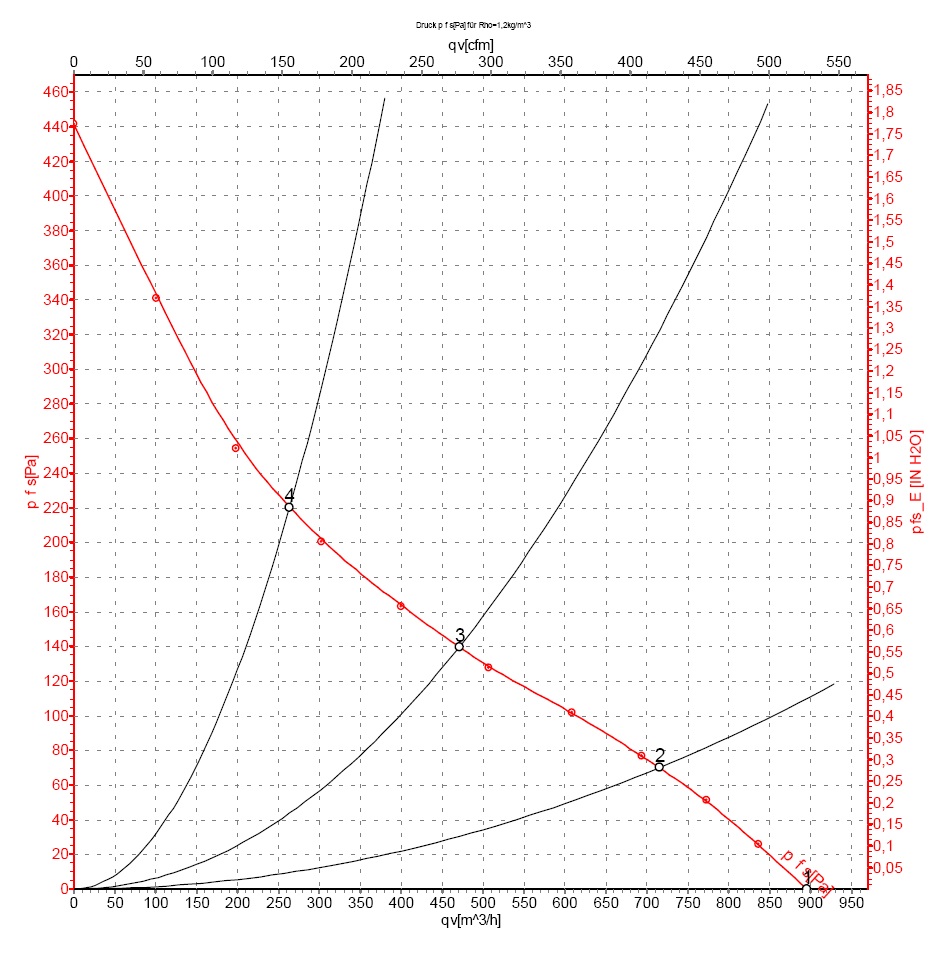

Характеристики: производительность по воздуху 60 Гц



Измерение: LU-106764-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений


U n Ped I qV pfs qV pfs
  V min-1 W A m3/h Pa cfm in. wg
1 230 2490 84 0,37 895 0 525 0
2 230 2265 90 0,39 715 70 420 0,28
3 230 2020 94 0,41 470 140 275 0,56
4 230 2100 93 0,4 265 220 155 0,88

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления



Производитель: Ebmpapst

Страна: Германия

Цена: от 7 руб



 left   5   6   7   8   right
Москва, 1-й Институтский проезд, дом 3
Телефон: (495) 136-26-72
E-mail: zakaz.vensnab@yandex.ru
Copyright © «ВентСнаб», 2008 - 2025 г. Все права защищены.
