Центробежные вентиляторы серии R

Центробежный вентилятор ebmpapst R3G500RH3221

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R4D450AK0101

Компания ВентСнаб более 20-и лет занимается производством и продажей промышленного вентиляционного оборудования, осуществляем поставки по всей России, в страны Таможенного союза.

Мы производим и поставляем широкий спектр оборудования разных брендов в том числе и европейских изготовителей - вентиляторы, воздуховоды, клапаны, заслонки, решетки, диффузоры, зонты, приточные установки, вытяжные устройства, фильтры, шланги, системы дымоудаления, теплообменники, калориферы, пылеулавливающие агрегаты и разнообразные комплектующие.

Компания ВентСнаб может предложить хорошие цены и низкие сроки поставки, высокое качество товаров и оперативное исполнение заказов. Работаем с нестандартными заказами и редкими исполнениями изделий. На нашем сайте вы можете найти вентиляционную продукцию с подробным описанием, изображениями, характеристикам и вариантами типоразмеров. Воспользуйтесь удобным поиском по каталогам и базам нашей компании или по всему интернету, оставьте заявку или задайте интересующие вопросы прямо со страницы товара, мы незамедлительно вам ответим и возьмём запрос в обработку. Вы можете заказать конкретное оборудование или описать свои задачи и потребности, мы предложим вам подходящие варианты решения. Наш склад находится рядом с г. Москва, осуществляем бесплатную доставку в пределах МКАД и близлежащих районов Московской области, также вы можете воспользоваться самовывозом или услугами транспортных компаний.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E225AG0111

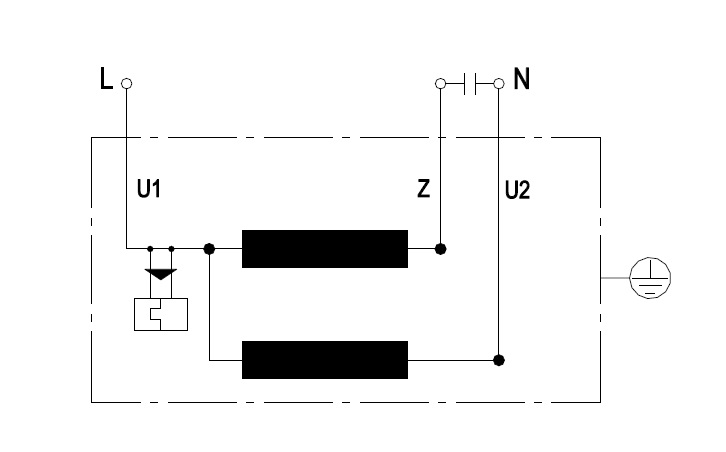

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

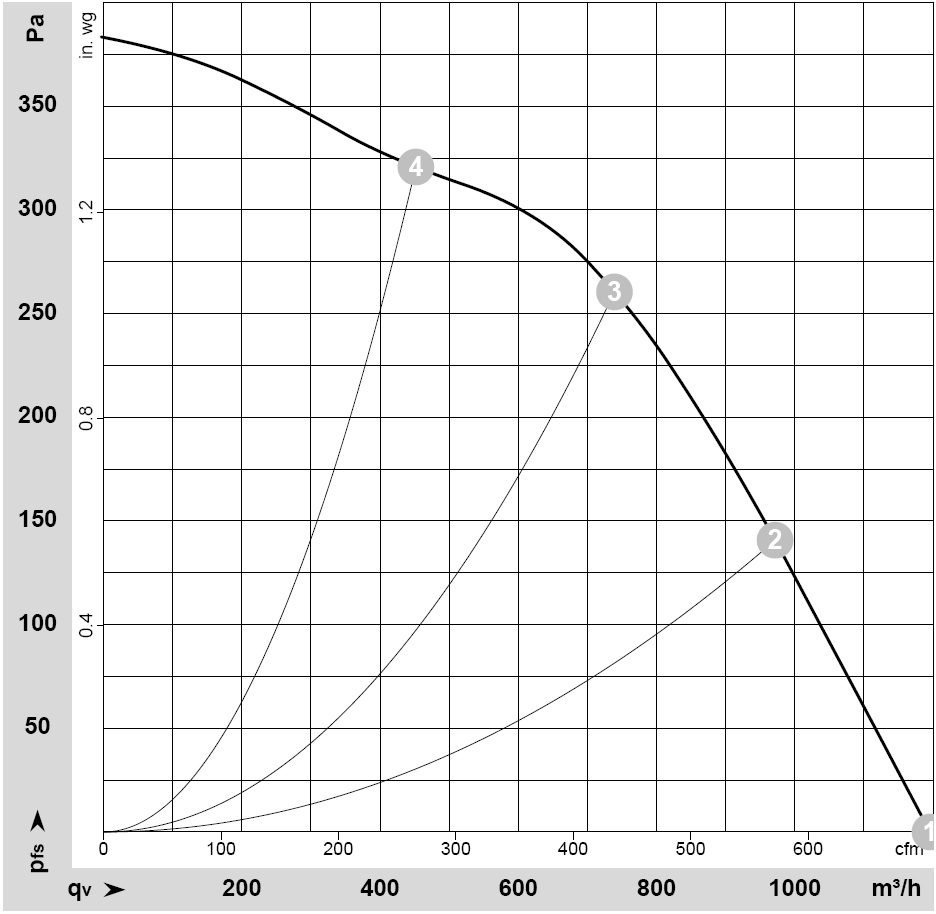

Характеристики: производительность по воздуху 50 Гц

ρ = 1,186 kg/m³ ± 2 %
Измерение: LU-20206-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2600	200	0,88	1195	0	705	0
2	230	2550	214	0,93	970	140	570	0,56
3	230	2525	220	0,96	740	260	435	1,04
4	230	2620	196	0,85	450	320	265	1,28

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

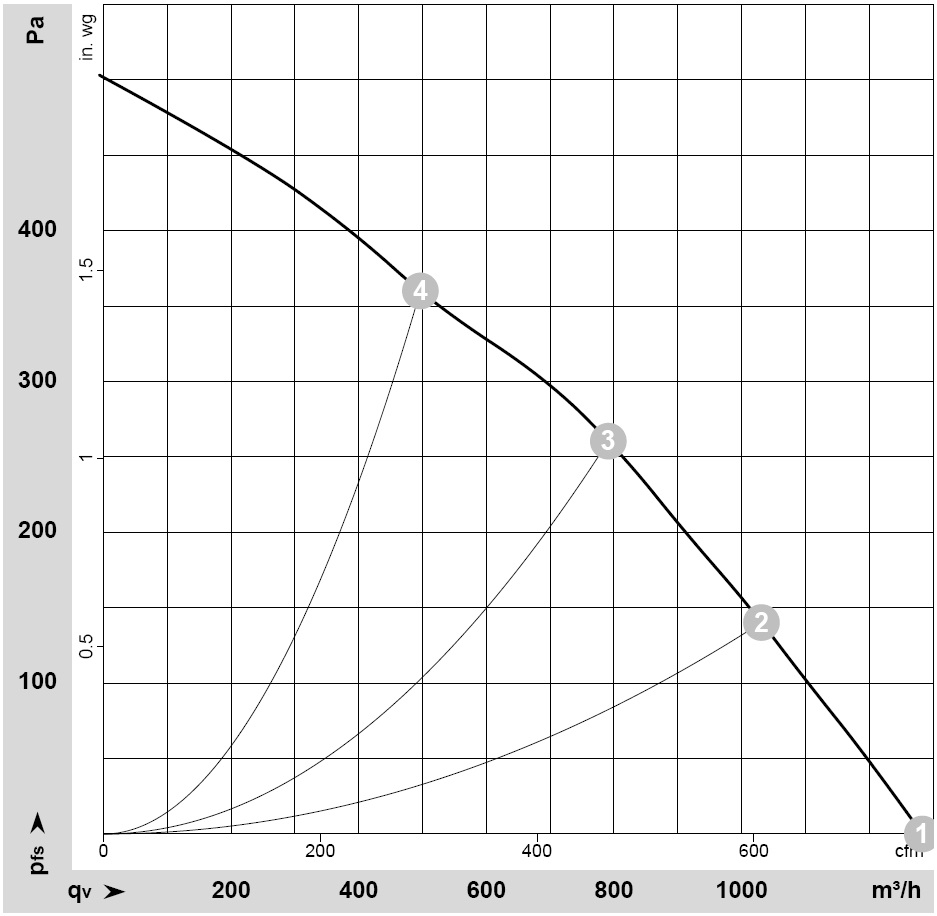

Характеристики: производительность по воздуху 60 Гц

ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-20207-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	2800	285	1,25	1285	0	755	0
2	230	2670	298	1,3	1030	140	605	0,56
3	230	2590	304	1,32	790	260	465	1,04
4	230	2810	279	1,22	495	360	295	1,45

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E310AA0109 (455/0,46 кВт) 2700 об/мин

AC центробежный вентилятор назад загнутые лопатки, одностороннее всасывание

Схема подключения

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

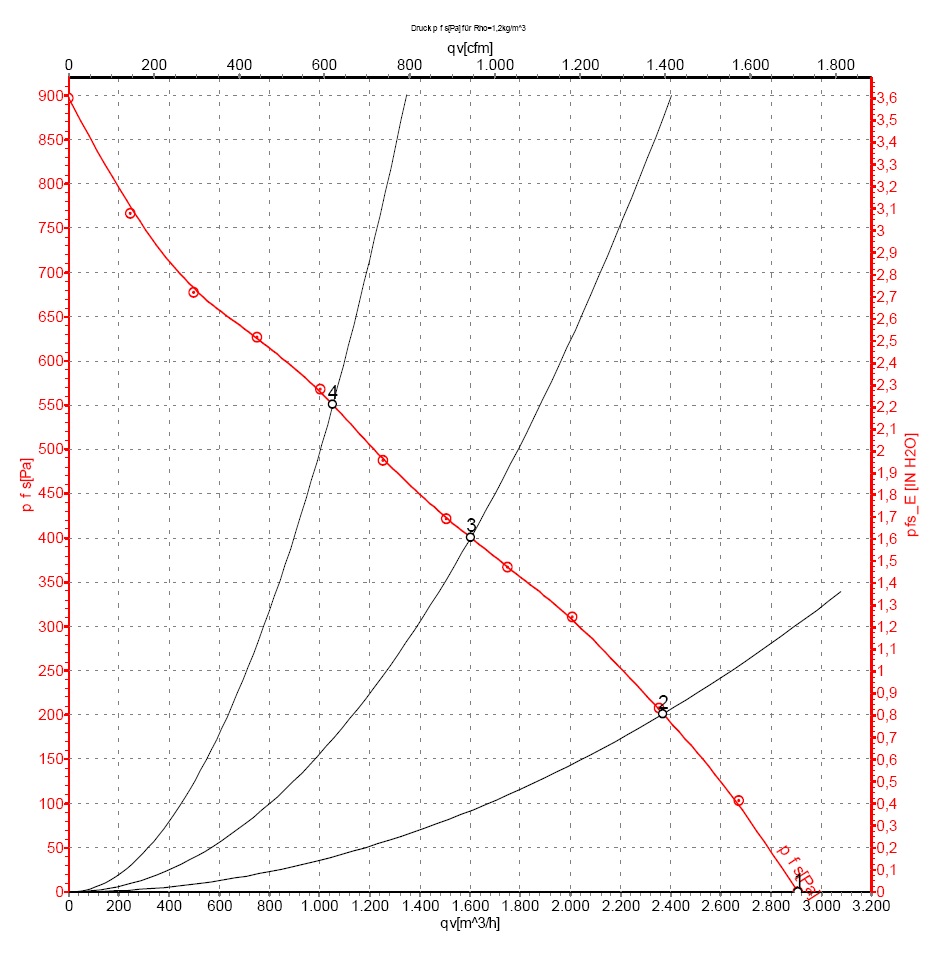

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-116895-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	f	n	Pe	I	qV	Pfs	qV	Pfs
	V	Hz	min-1	W	A	m3/h	Pa	cfm	in.wg
1	230	50	2290	540	2,37	2905	0	1710	0,00
2	230	50	2175	574	2,49	2370	200	1395	0,80
3	230	50	2085	584	2,54	1605	400	945	1,61
4	230	50	2150	562	2,44	1055	550	620	2,21

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток ·  q_V = Расход воздуха · p_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G220AE5001

Схема подключения:



№	Подкл.	Маркирование	Цвет	Функция / назначение
	4	L	черный	Электропитание 230 В~, 50-60 Гц, диапазон напряжений см. на заводской табличке
	3	N	синий	Нулевой провод
	1	PE	зеленый/желтый	Защитный провод
	8	0-10 VPWM	желтый	Управляющий вход 0-10 В или ШИМ, с гальванической развязкой
	9	Tach	белый	Выход по частоте вращения: Open Collector, 1 импульс на оборот,  с гальванической развязкой
	11	10V	красный	Выход по напряжению 10 В/1,1 мА, с гальванической развязкой
	12	GND	синий	Подключение на массу интерфейса системы управления

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-69105-1
Измерение: LU-67052-1
Измерение: LU-67053-1
Измерение: LU-67054-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	3560	150	1,1	1145	0	675	0
2	230	3410	170	1,26	880	250	520	1
3	230	3320	170	1,21	590	450	350	1,81
4	230	3455	170	1,25	350	600	205	2,41
5	230	3080	103	0,76	970	0	570	0
6	230	3015	120	0,88	765	189	450	0,76
7	230	3000	124	0,91	525	355	310	1,43
8	230	3040	115	0,86	305	457	180	1,83
9	230	2500	62	0,46	770	0	455	0
10	230	2430	67	0,5	620	124	365	0,5
11	230	2430	70	0,52	425	231	250	0,93
12	230	2455	69	0,51	245	298	145	1,2
13	230	1625	22	0,19	505	0	295	0
14	230	1595	24	0,2	405	54	240	0,22
15	230	1595	26	0,21	280	101	165	0,41
16	230	1605	23	0,19	165	131	95	0,53

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R2E250AW5005

Осуществляем подбор и поставку материалов и оборудования для систем вентиляции и кондиционирования воздуха.

Компания Вентснаб - российский производитель и поставщик оборудования и комплектующих для систем противодымной и общеобменной вентиляции, центрального кондиционирования и отопления. Наш каталог насчитывает более 30 000 товаров иностранных и отечественных производителей. Ассортимент продукции применяется в инженерных системах жилых, коммерческих, складских и производственных объектов.

Отправляем заказы сразу по готовности в любую точку России и страны зарубежья.

Мы всегда поможем приобрести качественную продукцию по доступной цене, ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E190RA5069

ВентСнаб — необходимые материалы и ЗИП для вашего оборудования.

Мы знаем, что предлагает рынок и готовы помочь вам сделать наилучший выбор. Работая с нами, вы получаете возможность лучшего альтернативного выбора.

Работая с ВентСнаб, вы экономите время.

Мы работаем быстро, выполняем взятые на себя обязательства, а также помогаем корректно подобрать необходимые вам узлы и оборудование. Мы продаем оригинальное оборудование. Покупка в ВентСнаб — гарантии качества приобретаемого оборудования. Являясь добросовестным поставщиком, мы продаем только гарантировано качественный товар. Мы оперативно обработаем вашу заявку, оптимальным согласованным с вами способом и сделаем вам предложение.

Ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R3G355RG5601

Схема подключения:

№	Подкл.	Маркирование	Функция / назначение
PE		PE	Подключение защитного провода
KL1	1, 2, 3	L1, L2, L3	Питающее напряжение: 50/60 Гц
KL2	1	NC	Беспотенциальный сигнальный контакт, размыкающий контакт в случае ошибки
KL2	2	COM	Беспотенциальный сигнальный контакт, переключающий контакт, совместное подключение (2 А, макс. 250 VAC,мин. 10 мА, AC1)
KL2	3	NO	Беспотенциальный сигнальный контакт, замыкающий контакт в случае ошибки
KL3	1	OUT	Аналоговый выход, 0-10 VDC, макс. 3 мА, БСНН Вывод текущего рабочего цикла двигателя:1 В соотв. 10 % рабочего цикла двигателя.10 В соотв. 100 % рабочего цикла двигателя..KL3 2, 8 GND Исходные параметры интерфейса системы управления, БСНН
KL3	3, 7	0-10 V	Управляющий вход/вход по действительному значению 0-10 VDC, полное сопротивление 100 кΩ, использовать только в виде альтернативы входу 4-20 мА, БСНН
KL3	4	+10 V	Выход по напряжению 10 VDC (+/-3%), макс. 10 мА, питающее напряжение для внешн.устройств (например, потенциометра), БСНН
KL3	5	+20 V	Выход по напряжению 20 VDC (+25%/-10%), макс. 50 мА, питающее напряжение для внешн.устройств (например, датчиков), БСНН
KL3	6	4-20 mA	Управляющий вход/вход по действительному значению 4-20 мА, полное сопротивление 100 Ω,использовать только в качестве альтернативы входу 0-10 В, БСНН
KL3	9, 11	RSB	Интерфейсный разъем RS485 для MODBUS, RSB, БСНН
KL3	10, 12	RSA	Интерфейсный разъем RS485 для MODBUS, RSA, БСНН

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-140167-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	400	2280	670	1,3	5340	0	3145	0
2	400	2240	810	1,6	4365	350	2570	1,41
3	400	2240	930	1,7	3230	650	1900	2,61
4	400	2255	890	1,7	2390	800	1405	3,21
5	400	1900	387	0,77	4445	0	2615	0
6	400	1900	495	0,96	3700	251	2175	1,01
7	400	1900	566	1,08	2740	468	1610	1,88
8	400	1900	530	1,02	2010	570	1185	2,29
9	400	1500	190	0,38	3510	0	2065	0
10	400	1500	244	0,47	2920	156	1720	0,63
11	400	1500	278	0,53	2165	292	1275	1,17
12	400	1500	261	0,5	1590	355	935	1,43
13	400	1100	75	0,15	2575	0	1515	0
14	400	1100	96	0,19	2140	84	1260	0,34
15	400	1100	110	0,21	1585	157	935	0,63
16	400	1100	103	0,2	1165	191	685	0,77

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Центробежный вентилятор ebmpapst R3G355PI9301

Осуществляем подбор и поставку материалов и оборудования для систем вентиляции и кондиционирования воздуха.

Компания Вентснаб - российский производитель и поставщик оборудования и комплектующих для систем противодымной и общеобменной вентиляции, центрального кондиционирования и отопления. Наш каталог насчитывает более 30 000 товаров иностранных и отечественных производителей. Ассортимент продукции применяется в инженерных системах жилых, коммерческих, складских и производственных объектов.

Отправляем заказы сразу по готовности в любую точку России и страны зарубежья.

Мы всегда поможем приобрести качественную продукцию по доступной цене, ждём ваших запросов на подбор и поставку оборудования.

Центробежный вентилятор ebmpapst R2E140AS3881

Схема подключения:

U1	синий
Z	коричневый
U2	черный
PE	зеленый/желтый

Характеристики: производительность по воздуху 50 Гц

Измерение: LU-104991-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1800	105	0,46	390	0	230	0
2	230	2075	91	0,4	320	140	185	0,56
3	230	2350	81	0,36	230	260	135	1,04
4	230	2515	75	0,34	150	300	85	1,2

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления

Характеристики: производительность по воздуху 60 Гц

Измерение: LU-104994-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.

Данные измерений

	U	n	Ped	I	qV	pfs	qV	pfs
	V	min-1	W	A	m3/h	Pa	cfm	in. wg
1	230	1850	115	0,51	345	50	200	0,2
2	230	2095	108	0,47	300	160	180	0,64
3	230	2485	101	0,44	230	300	135	1,2
4	230	2870	90	0,39	120	400	70	1,61

Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P_e = Входная мощность · I = Потребляемый ток · q_V = Расход воздуха · P_fs = Увелич. давления
